视频案例：磨机自动化改造案例

• 品牌欧传电气 ODRV
• 产地山东潍坊
• 产品系列西门子SMART
• 功能无人化值守，远程控制
• 电压三相380V
• 保修期限6个月

常见应用案例

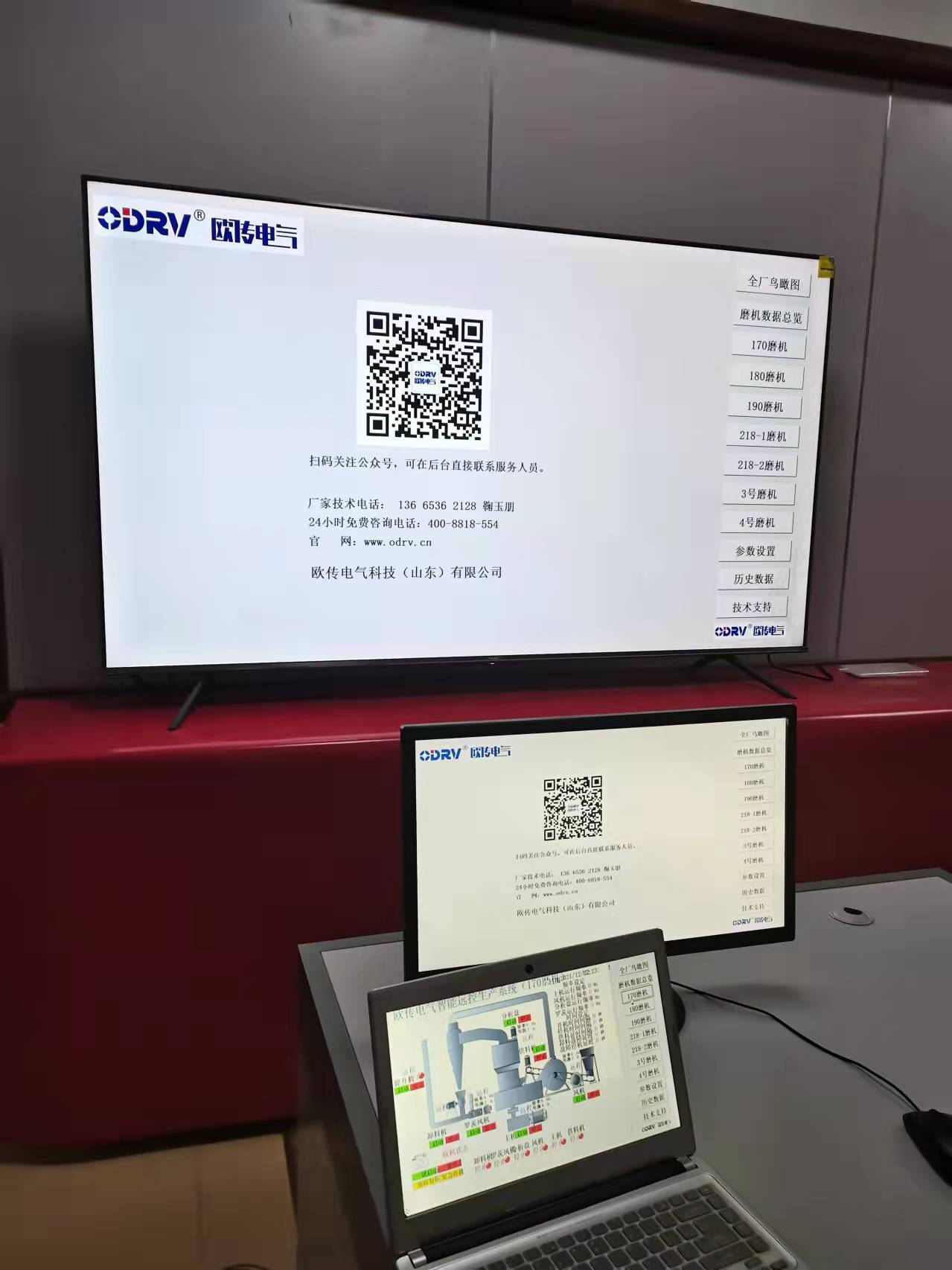

• PLC的自动化改造，对现场数据的实时性和稳定性控制要求较高。当人员在中控室内的电脑上完成控制时，现场的设备要及时的返回稳定可靠的状态数据。现场磨机改造时，为方便用户使用查看，特意制作的动态图，完成各状态的展示。
• 中控室操作人员，对膨润土加工设备的电流要求至关重要。对变频器和PLC间模拟量信号的传输问题，考虑到可能带来的强电磁环境的干扰问题，提前做好应对。防止模拟量数据出现较大误差，通过对变频器模拟量数据的校准，可保证中控室电脑给的数据与变频器的数据准确对应，保证了数据的一致性。
• 变频器运行后，现场电网的高次谐波会很多，对现场各设备做好接地的可靠性，也是至关重要的。前期如果不注意，会导致各控制信号无法准确的反映实际电流，无法准确调整实际运行速度，给后续工作带来很多麻烦。
• 在现场实际控制时，还要注意，对原有热继电器/电动机保护器的验证。现场碰见的问题，电动机保护器常闭端为可控硅输出，无法通过万用表测量出通道，但可以测量出压降情况。直起时，出现断相过载等情况，可及时的进行断开。但当热继电器的常闭端子线路较长时，变频器运行后强电磁环境，导致其缺相或过载动作后，无法正常使能。
• PLC与多功能电表在现场通讯时，要考虑后通讯线的布置。为方便现场人员使用，通过远程抄表的形式，计算每台磨机的主要设备的耗电情况，为方便日后查询提供了参考数据。通过电表数据与实际产量的关系，可判断磨机的运行状态是否正常。
